设计电缆桥架选型过程应根据什么条件？

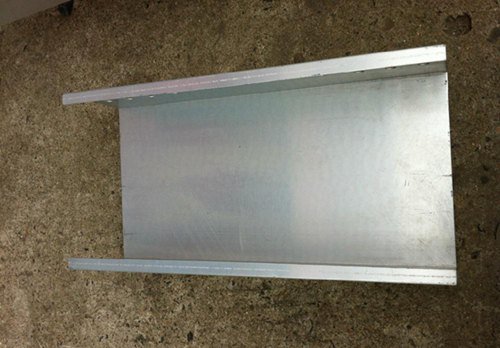

1、外观检查

电缆桥架进人施工现场,应提交下列资料产品出厂合格证、省市级质监站定期检验报告及有关技术鉴定文件等电缆桥架板材厚度应满足有关要求。热镀锌电缆桥架镀层表面应均匀,无过烧、挂灰、局部未镀锌等缺陷。静电喷塑应平整、光滑、均匀、不起皮,无气泡、水泡桥架本身应平整,无扭曲变形,内壁应光滑、无毛刺桥架焊缝表面应均匀,不得有漏焊、裂纹、烧穿等缺陷。

2、电缆桥架的安装位置

桥架水平敷设时,距地高度一般不宜低于2.5m。桥架多层敷设时,为了散热、维护以及防干扰的需要,桥架层间应留有一定的距离电缆桥架在与各种管道平行敷设时,其净距应符合有关的规定。

3、支吊架的安装

电缆桥架的支吊架质量应符合现行的有关技术标准电缆桥架水平敷设时,支撑跨距一般为1.5~3m一试垂直敷设时,固定间距不宜大于2m两相邻桥架托臂之间水平高度差不应大于10mm,两相邻桥架托臂垂直中线的垂直偏差不应大于20mm。

4、电缆桥架作为布线工程的一个配套项目,尚无专门的规范指导,各生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

1>确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的路由。在室内,尽可能沿 建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

2>荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

3>确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。

4>确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据大跨距电缆桥架结构选折相应的盖板。

5>绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

5、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。

6、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
