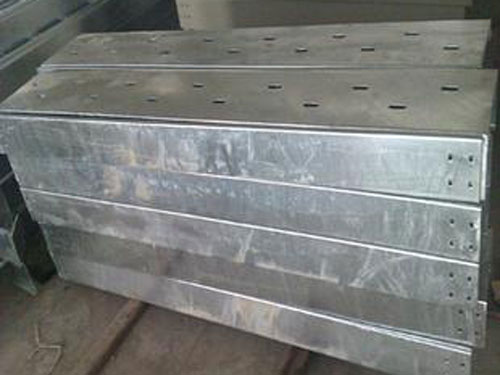

​电缆桥架的荷载及荷载特性的全面介绍

　　1、电缆桥架的荷载

　　电缆桥架的荷载分为荷载、动荷载和附加荷载。

　　静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度，按电缆敷设的不同路由分别列表统计。

　　动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。对于轻型大跨距电缆桥架，一般不考虑动荷载，即不允许在桥架上站(行)人，如果需要考虑站人，则应将跨距适当缩小。附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载，它与安装场所的地区自然气象条件和带电体的性质有关，设计中应根据各种条件加以计算。

　　2、选用桥架的步骤

　　(1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。

　　(2)计算每层电缆的均布荷载(kN/m2)，初步确定桥架的型号、规格。

　　(3)按大的电缆总均布荷载值来验算桥架强度。验算式如下：

　　Q使用=q1+q2

　　式中：q1--电缆的均布荷载（各层的均布荷载中取大值）（kN/m2），均布荷载是托盘、梯架或电缆槽的荷载；

　　q2--考虑电缆敷设或检修时，人的重量等效的均布荷载（kN/m2），q2值的计算，人的重量一般按p=90kg计。

　　按大弯距相等的条件折算：

　　令pι/4=q2ι2/8则q2=2p/ι

　　∵P=90kg

　　∴q2=180/ι

　　式中：P--1人的荷载(kg)

　　ι--1个支撑点间距(若支点间距不等时取大值)(m)

　　q2--1人的等效均布荷载(kg/m)

　　根据上述初步确定的桥架型号、规格及支点间距，查阅生产厂家的样本资料，反复核查间距和桥架型号，直至满足负荷要求为止。

　　(4)挠度

　　挠度值如何取定，目前尚无明确的规定，在重负区显然应考虑减小绕度，这意味着钢材的用量会相应增加，因此，计算时只要充分利用钢材的大允许应力，并保证有足够的安全系数，一般大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。
